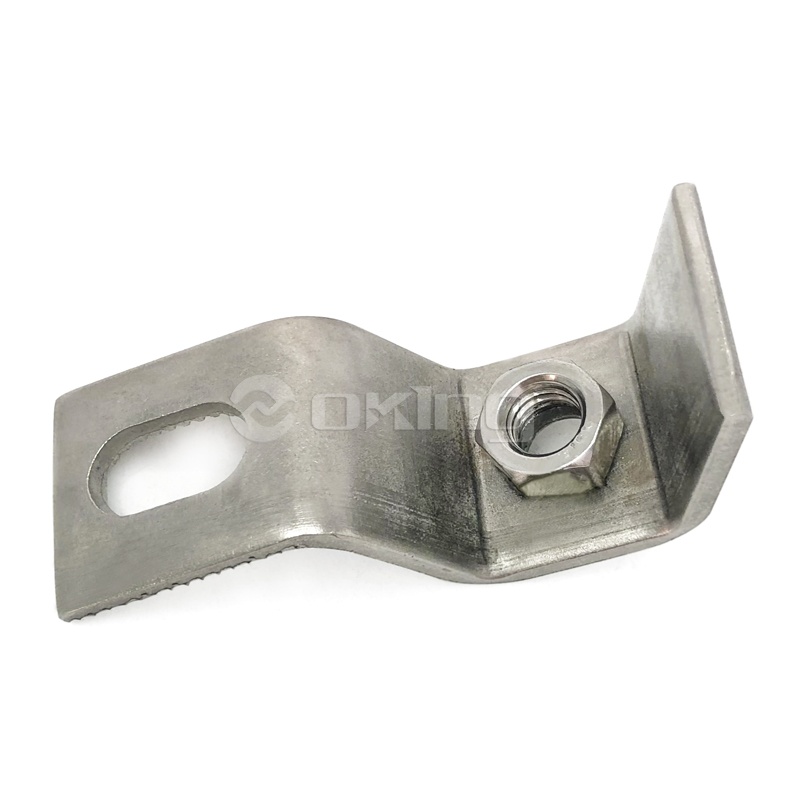

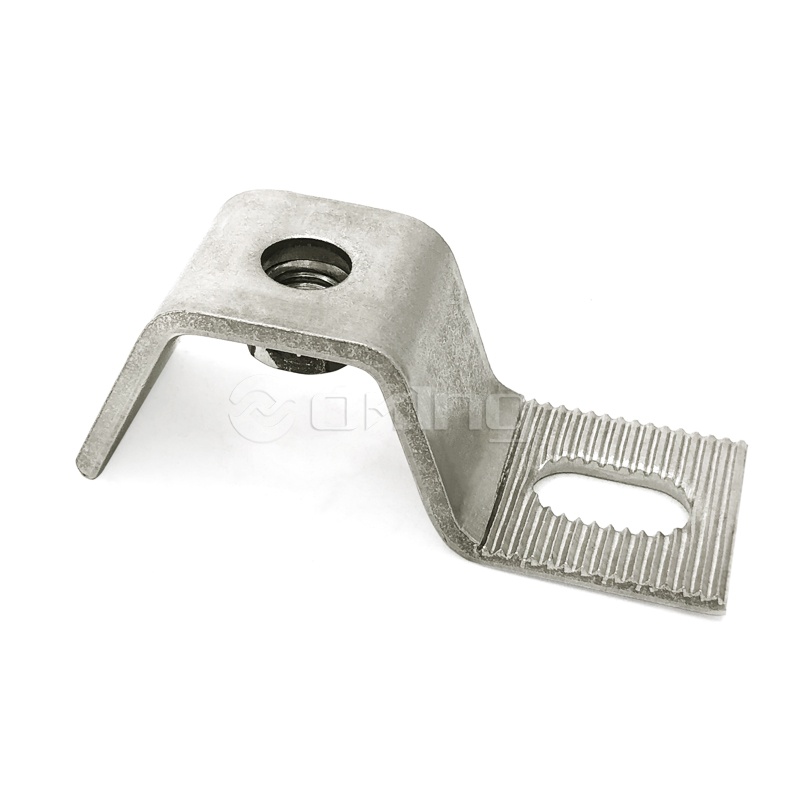

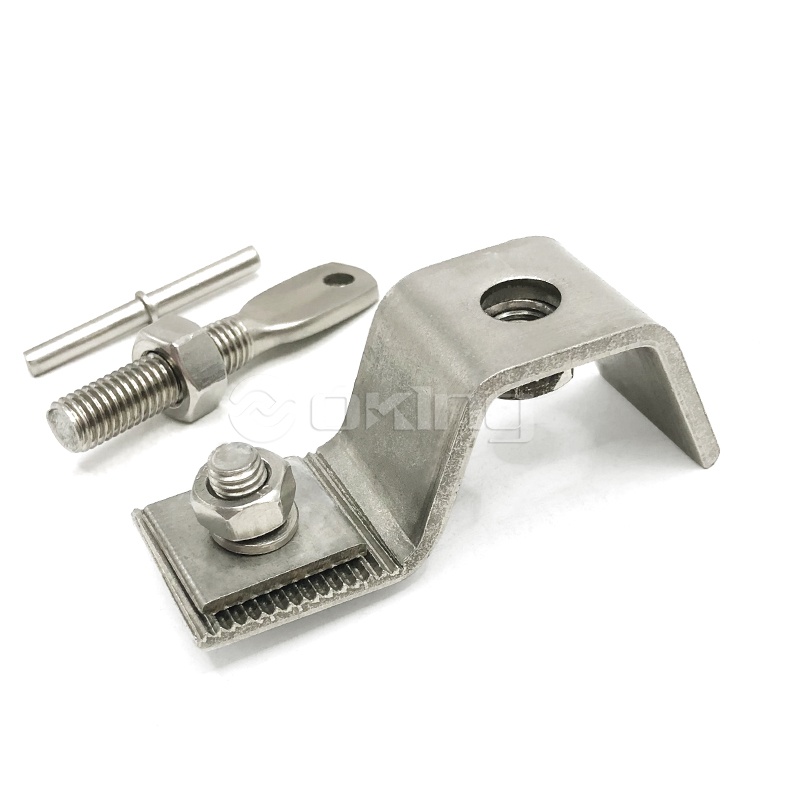

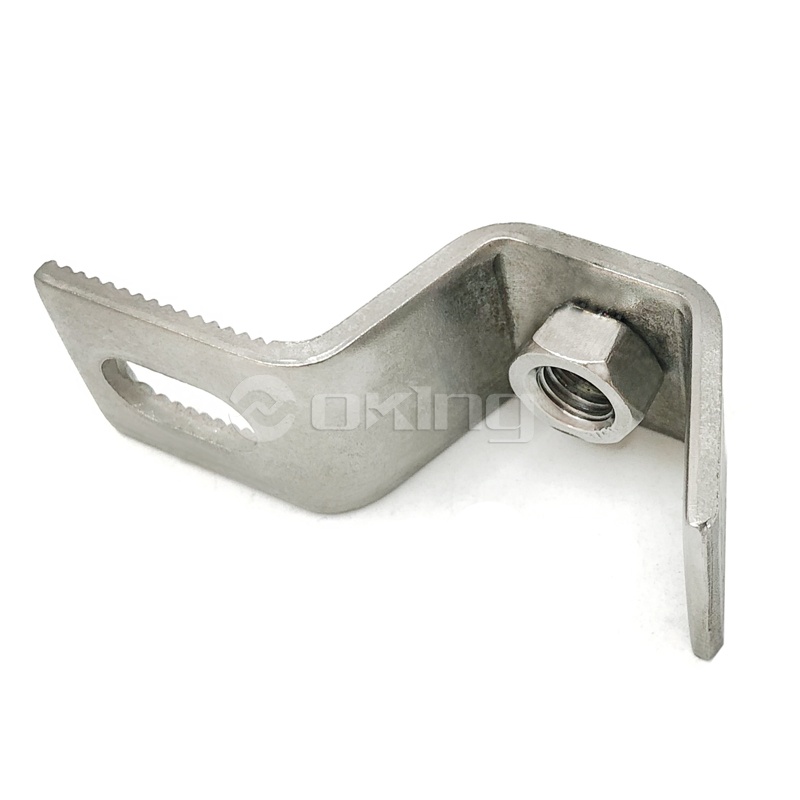

AZZ03 Stone Cladding Fixing Z Bracket With Riveted Nut
AZZ03 Stone Cladding Fixing Z Bracket With Riveted Nut
AZZ03 Stone Cladding Fixing Z Bracket With Riveted Nut
AZZ03 Stone Cladding Fixing Z Bracket With Riveted Nut
AZZ03 Stone Cladding Fixing Z Bracket With Riveted Nut
AZZ03 Stone Cladding Fixing Z Bracket With Riveted Nut
AZZ03 Stone Cladding Fixing Z Bracket With Riveted Nut
AZZ03 Stone Cladding Fixing Z Bracket With Riveted Nut
AZZ03 Stone Cladding Fixing Z Bracket With Riveted Nut
AZZ03 Stone Cladding Fixing Z Bracket With Riveted Nut

AZZ03 Stone Cladding Fixing Z Bracket With Riveted Nut

Material : Steel 1.4301 [A2) & 1.4401 [A4] Mensa supra parata est secundum proventum testium LGA Loads stated are characteristic resistentia onerat clutis seorsim Max Ventus pressura: 350 N ● Test eventus praesto sunt ad ordinem
Accipere quote
Antecedens：Nativus Steel Z AnchorProximum：Z Bracket Marmor Fixing Clips For Wall
  • modulus
  • Contact us

  • AZZ03 Z Bracket Cum Riveted Nut enim Stone Fixing System

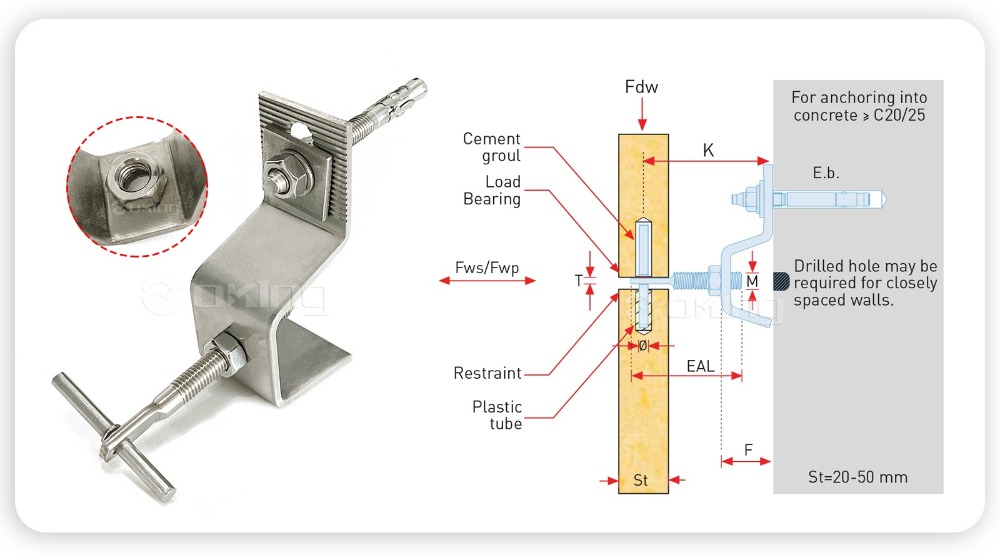

    Technical Details

    Product Code Proiectura

    Min.

    Proiectura

    Maximilianus.

    Proiectura

    Mortuus

    Load

    Foriming

    Magnitudo

    Wind-

    Pressura

    Wind-

    Suctionis

    Expansion

    Fulmen Size

    Pin

    Diameter

    Adj. Arm

    Metrica Size

    Adj. Arm

    plana Crassitudo

    Adj. Arm

    Longitudo

    K (mm) K - (mm) K (mm) Fdw (N) F (mm) Fwp (N) Fws (N) E.b. (mm) M (mm) T (mm) EAL (mm)
    AZZ03-452 45 40 60 200 10 312 219 M8x80 5 M10 3.5 60
    AZZ03-552 55 50 70 20 60
    AZZ03-752 75 60 90 40 70
    AZZ03-952 95 80 110 60 70
    AZZ03-553 55 45 70 300 20 468 328 M8x80 5 M10 3.5 60
    AZZ03-753 75 60 90 40 60
    AZZ03-953 85 70 100 60 60
    AZZ03-1153 95 80 110 80 60
    AZZ03-554 55 45 70 400 10 624 437 M8x80 5 M12 4.5 70
    AZ0Z3-754 75 60 90 20 80
    AZZ03- 954 95 80 110 40 80
    AZZ03-1154 115 100 130 60 80
    AZZ03-755 75 60 90 500 20 780 546 M8x80 5 M12 4.5 80
    AZZ03-955 95 80 110 40 80
    AZZ03-1155 115 100 130 60 80
    AZZ03-1355 135 120 150 80 80

    Staining chalybe 201 304 316 angulus marmoreus cladding fixing
    Proiectiones inter 45 et 135 mm
    Onerat ad 800N

    Apta articulis horizontalibus & verticalibus

    Crassitudines lapideae 20-50 mm

    Infixus onerare muros ferens expansis fulminibus et ad canales ANISOCYCLUM positis
    Materia: 1.4571/1.4404/1.4401 (A4/AISI 316) vel 1.4301 (A2/AISI 304)

    ● Product Code description
    AZZ03 - 45 2 A
    AZZ03: Type

    45; Proiectura (mm)

    2: Mortuus Lond (x10 Kg)

    A: Figura

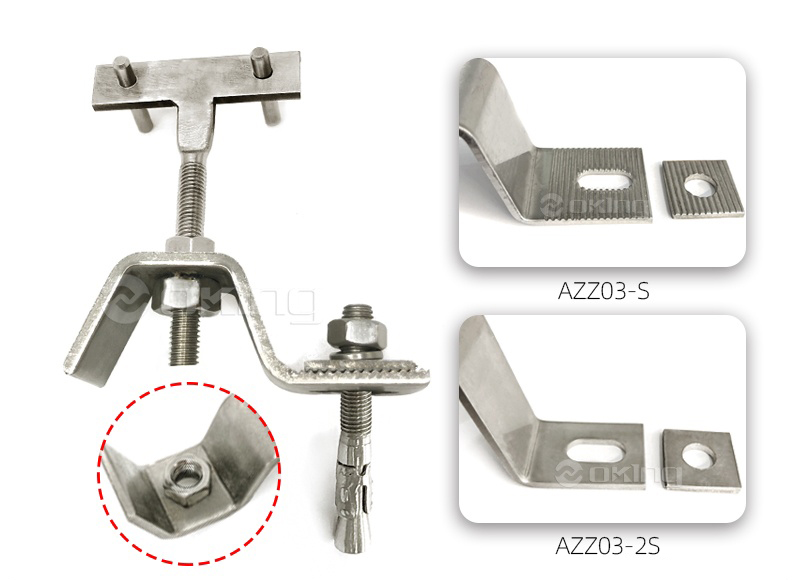

    AZZ03-S
    Typus defixa nut. Serratus cum fullonibus serratus.
    AZZ03-2S

    Typus defixa nut. sine serrationwith full washer.

    Installation

    Institutionem de articulis horizontalibus                       Installatio   ad   compagum   verticalium

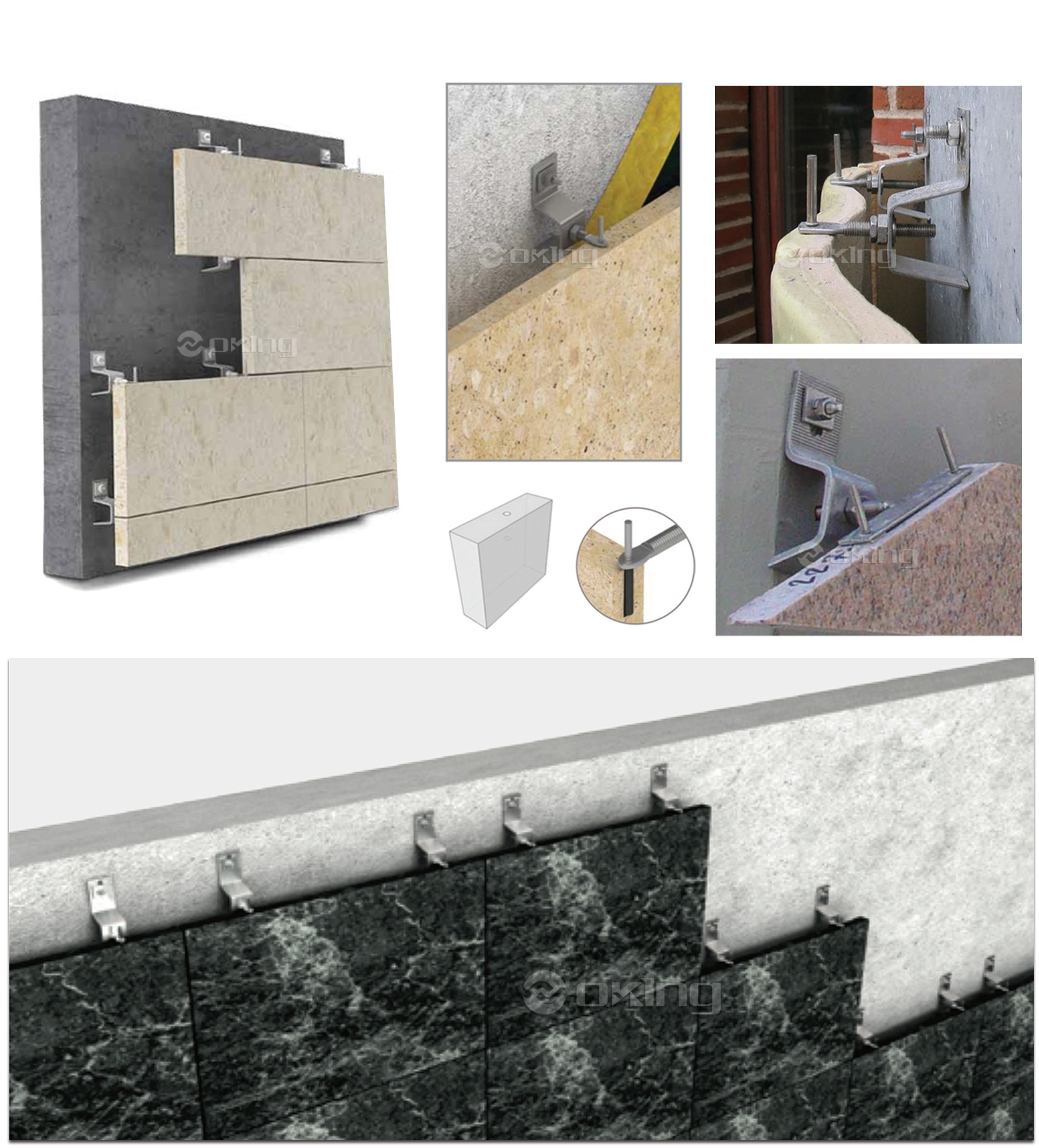

    Application

    Exempla applicata ad ancoras ancoras fulmen figuntur onus portantes parietes cum fulminibus expansionis.

    Ancoras figere in parietibus solitariis, primum secanda est theisolatio. Post unctionem, thecut extra frustum solitudo retro inserenda est, partesque solitariae signandae sunt ut ad frigora varianda reducantur..

    Cladding hardware Stone
    AZZ03 Stone Cladding Fixing Z Bracket With Riveted Nut
    Integrated nut design | Z-profile geometria | Lapis gravis firmamentum
    AISI 304 / 316L Defixa nuce M6-M12 Onerantes ad XVIII kN Pre-congregavit
    ✦
    AZZ03 Z Bracket
    Cum nuce defixis · Pre-congregavit
    ◈

    AZZ03 Lapis Cladding Fixing Z Bracket Cum Riveted Nut est pre-congregatum subsidium componentis specialiter destinatum ad systemata cladding gravia lapidea. Geometria Z-profilica praebet facultatem cinguli ascendendi, sino tabulas lapideas collocari in spatio moderato ab aedificio subiecto. Integra nucis infixa est officinas bracket instituti, necessitatem separatis nucis collocationis inter institutionem et reducendo in tempus conventus deminutum est. Nux rivata captivum nexum stamineum praebet nexum tabulae figendae clausurae, ut constet schedula torques et gyrationis nucis arcendae in constringendo. Fabricatum ex ferro immaculato AISI 304 vel 316L, bracket plenam corrosionis resistentiam pro applicationibus tam interioribus quam exterioribus offert. Figura Z-incorporat telam firmandi resistentem flectendis et torsionalibus copiis a ventorum oneribus et tabulis mortuis oneribus. bracket praesto est cum variis cruris longitudinibus et crassitudinibus materialibus ad requisita specifica project accommodanda.

    Core commoda
    Integrated defixa nut Factory-installed nut collocatio inter institutionem nut separatum eliminat. Conventum in-site reducit tempus et in applicatione torques congruenter efficit.
    Captiva stamina securitatis Nux defixa rotationem prohibet durante fulmine constringendo. Fibulae onus tenet sub vibratione et cyclum scelerisque sine laxitate.
    Lapis gravis capacitas Confirmatum Z-profile tabulas lapideas sustinet usque ad 18 kN per bracket. Gusset-liberum consilium sino pacto profile servato robore.
    Pre-congregavit delivery Bracket et nux suppleverunt ut unum. Components pertractatio reducit et periculum fasteners deperditos in locum excludit.
    Product characteres
    ◈ Genus Profile Z-profile cum auctis web
    ◈ Defixa magnitudine nut M6 · M8 · M10 · M12
    ◈ Materia crassitudine 3.0 · 4.0 · 5.0 · 6.0 · 8.0 mm
    ◈ Crus longitudo 80 · 100 · 120 · 150 · 200 mm (aequalis vel inaequalis)
    ◈ Aliquam gradus AISI 304 · AISI 316L
    ◈ Superficiem metam Satin · expolitum · Bead-blasted · Pickled
    Facultatem referat onus
    M8 nut defixis (4 mm bracket)
    8.5 kN
    M10 nut haerens (5 mm bracket)
    14.0 kN
    M12 nut defixis (6 mm bracket)
    18.5 kN
    M10 nux defixis (316L, 5 mm);
    15.5 kN
    Application missiones
    Summum ortum aedificiorum frontes marmoreis, lapidis, vel tabulatis calcis opertis
    Pluviis screen systemata ventilata requirunt lacus velit cavitates offset adscendens
    Aedificia commercialia et institutionalia cum lapide naturali crusta
    Renovationis inceptis ubi existentium lapis cladding reponitur vel upgraded
    Architectura maritima, quae eget ferro corrosionem immaculatam 316L
    ◊
    Lapis cladding application
    Marmor · Granite · Limestone
    Installation and engineering notes
    Nux defixa torque Maximus torque pro nuce defixis: M8 18 Nm, M10 35 Nm, M12 55 Nm. Praefinitum torquem ne excedant, ut nucem rotationis vel stamen detractionem vitet.
    Substratum interface bracket figens ad concretum vel substratum ferro utens ancoris expansione vel per fulmina. Minimae vires subiectae C20/25 in applicationibus concretis.
    Panel affectum Tabula lapidea fixa per defixa nuce utens incorrupta fulmina ferro. Applicare anti-cape compositis ne fila ferro immaculata pungere.
    Accommodatio scelerisque Foramina bracteae bracket in crure ± 6 mm motus praebent utrobique. Pro panels excedentibus 1800 mm, additis articulis motus necessarii sunt.
    Saepe quaesivit quaestiones
    ▸ Quid prodest defixae nucis in nuce et fullonibus?
    Nux defixis ad bracket in perpetuum adnectitur, necessitatem nux collocationis separatae per institutionem tollendo. Hoc obstat quominus nucem revolvat vel cadens in fulmen constringatur, applicationis torques constantem procurans. Connexio defixis etiam punctum ancoris securiorem praebet resistentem vibrationi laxitati temporis inducta. Ad systemata cladding lapidea, hoc translatum est ad securitatem diuturnum decuriae meliorem et requisita sustentationem redacta.
    ▸ Quomodo in bracket inauguratus est nut inauguratus?
    Nux confixa est officinas-elit utens processu hidraulico rivo. Corpus nucis in bracteis perforatis per praecisionem perforatum inseritur et deforme sub pressione moderata ad claudum mechanicam permanentem efficiendam. Hic processus agitur apud Jiangsu Aozheng Metal Products Co., Ltd. facilitas productionis, qualitatis et noctis stat in tuto. Nemo in-site riveting non requiritur.
    ▸ Quae tabulae lapideae pondera sustentare possunt AZZ03?
    Tabulae lapideae AZZ03 usque ad 18 kN per bracket pendentes infixae nucis magnitudine ac crassitudine materiali sustentantur. Pro typica 1200 x 600 x 30 mm tabula granite pondo circiter 60 kg, quatuor M10 brackets praestantem factorem salutiferum praebent 5.0. Jiangsu Aozheng Metalli producti Co, Ltd. calculos fabricas praebet et libellos oneris pro singulis specificationis projectis. Societas AZZ03 brackets suppeditavit pro bracteis lapideis per Civitates Foederatas, Germaniam, Australiam, Canadam, et Orientem Medium.
    ▸ Possuntne bracket adhiberi cum tabulis lapideis verticalibus et horizontalibus orientationes?
    Ita. Z-profile subsidium in utraque orientatione praebet. Pro tabulis verticalibus, bracket annectitur directe subiectae. Ad tabulam horizontalem decurrit, bracket 90 graduum rotari potest vel cum angulis subsidii adiectis adhiberi. Infixa nucis positio potest nativus ad varias tabulas foraminis locis accommodare. Jiangsu Aozheng Metal Products Co., Ltd. auxilium praebet machinationem ad optimize bracket configurationem pro certis tabulis extensionibus.
    EN 1090-1 Execution Class 3 ◈ ISO 9001:2015 ◈ Defixa nut captiva ◈ 2,000 talenta annua ◈ Ad XL terris exportantur
